Schraube sein: sofort Akku entfernen und nachsehen.Ich möchte hier meine Erfahrungen mit meinen PowerShots beschreiben, allerdings nicht wie toll ihre Bilder sind (das weiß ja jeder), sondern was für Probleme man mit ihnen haben kann und ein paar Lösungen dazu. Und da sich einige Modelle bis auf die Haupt- und Stromversorgungsplatine sehr ähnlich sind, sind die Lösungen untereinander übertragbar. S30/S40/S45/S50 und S60/S70 sind ähnlich aufgebaut. Möglicherweise kann es auch hilfreich bei der Fehlersuche bei IXUS, G2 oder G3-Kameras sein.
Wenn man die Kamera schon mal geöffnet hat sollte man auch gleich alle
Schrauben nachziehen, insbesondere die der Stromversorgungsplatine,
A/V-Platine und der Handschlaufenöse. In mehreren Fällen haben nämlich lose Schrauben im Kameragehäuse
zum Kurzschluss geführt, sodass die Kamera nicht mehr angeht. Wenn man die Kamera etwas schüttelt
darf nichts (S30, S40) oder nur das Klappern des Lagesensors
(ab S45)
zu hören
sein, ähnlich einer kleinen
Metallkugel in einem kleinen Raum. Klingt es nach etwas größerem , könnte es eine
Schraube sein: sofort Akku entfernen und nachsehen.

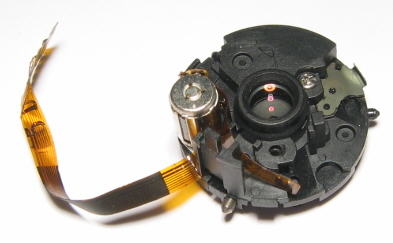

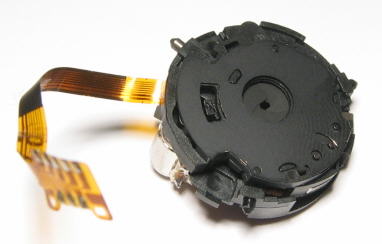

Nebenstehend die Blenden-Verschluss-Einheit der S30-S50.
Nach
dem Zusammenbau ist eine Feder übrig? (S30-S50)Ihre Funktion ist mir unbekannt. Sie wird in die Aussparung am Objektiv gesetzt.
Zum Reinigen der
Bedienknöpfe muss das Bedienteil abgenommen und zerlegt werden. Darunter liegt
der CF-Slot, der ggf. auch abgenommen
und in seine Einzelteile zerlegt werden kann.
Es kommt auch vor, dass die Lötung des Multifunktions-Knopfes bricht und dann
der Knopf in eine Richtung nicht mehr anspricht.
Der Graus vieler PowerShot-Besitzer. Bedeutet "Objektiv verklemmt", oder
allgemeiner: das Objektiv reagiert nicht auf elektrische Signale. Es kommen also
zwei Ursachen in Frage:
Mechanisch:
Schmutz/Sand macht das Objektiv schwergängig oder blockiert es sogar. Auch könnte
sich
die Fokussierlinse verklemmt haben. Zum Reinigen muss das Objektiv aus der
Kamera herausgebaut und zerlegt werden.
Ist beim Einschalten ein leises, wiederholtes Surren oder Rasseln hörbar mit
anschließendem E18, könnte es am Fokussierlinsenmotor liegen: Schmutz kann den
Motor blockieren.
Ist vor dem 6x Piepsen des E18 ein weiteres
Piespen hörbar
, so
könnte das Objektiv verklemmt sein, z.B. durch einen kaputten Zahnkranz am
Tubus.
Über Google findet man meist eine Erklärung für den mechanischen E18, z.B.
http://blogs.yucs.org/~dwallach/2004/08/canon_e18_error_repair_instruc.html
http://www.ixus-world.de/tips/repair_guide/e18_01en.htm
Elektrisch:
Bei meiner ersten S45 war anscheinend der Motor-Treiber auf der Hauptplatine
kaputtgegangen (ich vermute nun dass es
die Sicherung war) - das Objektiv machte keinerlei Anstand sich bewegen zu wollen ->
E18. Wie das passiert ist, weiß ich auch nicht genau, aber ich hatte damals mit
einem externen Netzteil experimentiert. Vielleicht hat ein zu starker Stromstoß
etwas zerstört. Canon hat sie mir dann auf Kulanz für 160 Euro repariert.
Bei
anderen Reparaturen ist mir aufgefallen, dass das Flachbandkabel zum Objektiv
sehr weit in die Fassung eingesteckt sein muss, damit alle Leitungen Kontakt
haben (nicht wie im Bild rechts). Ansonsten dreht ein Motor nicht oder das Drehgebersignal fehlt ->
E18.
Ich
konnte nun eine S50-E18-Kamera wieder in Gang bringen, die das gleiche Verhalten
gezeigt hat wie meine erste S45: nach dem Einschalten kein einziger Ruck am
Objektiv sondern nur 3x Piepsen und "E18". Grund war hier die defekte
Sicherung auf der Prozessorplatine (siehe
Bild). Leider weiß ich nicht deren
richtigen Wert, aber mit einem dünnen Drähtchen überbrückt läuft die Kamera
wieder.
Bei der S70, die dieses Geräusch
beim
Einschalten von sich gab, war die Lichtschranke der Fokussierlinse defekt
(IR-Sendediode). Für die Kamera sieht das aus wie "Linse in Parkposition" und
fährt die Linse heraus. Da die Lichtschranke aber nie "hell" wird, fährt die
Linse bis zum Anschlag - Fehler E18.
Angeblich soll der E18 durch Anschließen des A/V-Kabels an einen Fernseher gelöscht werden können.
Lässt sich die Kamera überhaupt nicht mehr
einschalten
(auch keine Wiedergabe), so könnte es an der SMD-Sicherung auf der Stromversorgungsplatine liegen. Sie ist
bei der S45 und S50 hellbraun, ca. 3,3x1,6mm groß mit 1,6A. Bei der S40 sieht
sie aus wie ein (schwarzer) SMD-Widerstand mit einer 3 drauf.
Die
Sicherung löst bei Kurzschlüssen aus, z.B. durch
Passende SMD-Sicherungen gibts z.B. bei Farnell.
Das scheint aber nicht der einzige
Auslöser zu sein. Evtl. kann beim Einlegen eines frisch geladenen Akkus durch das Laden der
Kondensatoren die Sicherung auslösen, denn einige
Kameras mit diesem Symptom hatten sich nicht während des Gebrauchs verabschiedet
(Objektiv ist eingefahren).
Lässt
sich die Kamera nur nicht mit dem Schieber einschalten, kommt der
Schieberkontakt in Verdacht.
PowerShot A620 geht nicht mehr an? Vielleicht liegt es ebenfalls an den Sicherungen. Hier ein paar Infos.
Bei
einem Totalausfall kann auch das Mainboard defekt sein. Ich hatte auch eine S50
mit einem defekten Mainboard, bei der die Klänge nur mit halber Geschwindigkeit
abgespielt wurden und sie Koordinationsschwierigkeiten mit dem Objektiv hatte
.
Sitzt Staub im optischen Weg so sieht man das oft im Bild. Je nachdem wo es
sitzt, bemerkt man es auch nur bei bestimmten Zoom-Werten. Lässt sich der Staub
nicht durch Druckluft (oder bei offenem Fenster auf der Autobahn/aus dem
Flugzeug halten) vertreiben, so muss das Objektiv zerlegt werden. s.a.
Objektiv zerlegen S30-S50 und
S60/S70.
Zuerst sollte man im Objektiv nach der Ursache suchen.
In meinem Fall war eine Verschmutzung direkt auf dem CCD-Chip die Ursache. Der CCD-Chip liegt hinter einem Glas im hinteren Objektivdeckel, davor sitzt die
Fokussierlinse mit Spindelantrieb. Um die Verschmutzung zu entfernen, musste ich
den CCD abnehmen. Dazu braucht das Objektiv nicht geöffnet werden. Allerdings
ist das CCD mit drei Torx4-Schrauben justiert und mit Siegellack gesichert und
könnte bei falscher Wiedermontage zu einem einseitig unscharfen Bild führen.
Viele der Kameras hatten eine gute Anzahl von Hot-Pixeln. Sie scheinen mit dem Alter immer mehr zu werden. Um sie sichtbar zu machen, mache ich ein Bild in einem völlig dunklen Raum (z.B. Bad/Toilette ohne Fenster) mit 1s Belichtungszeit, dazu am besten auch das Display ausschalten. Das so entstandene Bild sollte überall schwarz sein. Mit z.B. dem MS Photoeditor dreht man den Kontrast auf 100 und die Helligkeit auf 99. So werden die Hot-Pixel schön hervorgehoben.
In mehreren Versuchen ist mir aufgefallen, dass bei einem Objektivtausch die Fokussierung nicht mehr passt. So konnte z.B. nicht mehr auf Unendlich fokussiert werden oder bei einem 100m weit weg liegenden Objekt wurde eine Entfernung von 10m angezeigt. Die Kameras waren also kurz- bzw. weitsichtig. Vermutlich wird bei der "Justage" beim Canon-Service die Fokussierung vermessen (anhand der Drehgeberinformation der Fokusspindel) und auf der Hauptplatine abgespeichert. Ich habe auch gehört, dass der CCD-Chip kalibriert ist und diese Daten auf der Hauptplatine gespeichert sind. D.h. Hauptplatine-Objektiv-CCD müssen zusammenbleiben, ansonsten muss eine Justage durchgeführt werden.
Die Kameras schalten sich ab einer gewissen Akku-Spannung mit der Meldung zum Batteriewechsel ab. Messungen an verschiedenen Kameras haben ergeben, dass diese Spannung etwas variiert. Bei der S40 liegt sie bei ca. 6,8V, bei S45 und S50 zwischen 7,0V und 7,15V. Ein Li-Ion-Akku sollte sowieso nicht tiefer als 7,0V entladen werden (Lebensdauer). Das Warnsymbol erscheint ab ca. 7,3V. Die Stromaufnahme kann bis zu 1A betragen.
Die in einer Reihe von Modellen verbauten
Sony-CCDs können ausfallen und liefern dann ein farbiges, gestörtes Bild. Canon
repariert kostenlos, unabhängig vom Garantiestatus. Betroffen davon sind folgende Modelle
von Canon:
Die Kamera kann mit der Bitte um Kulanzprüfung an das Canon Service Center
geschickt werden (vorher dort anrufen!):
Canon Deutschland GmbH
RCC Germany - CCI Service Center Willich
Siemensring 90-92
47877 Willich
Serviceinfocenter@canon.de
01805 006022
Die gesamte Abwicklung dauert ca. 2 Wochen.
Die betroffenen CCDs wurden auch in Kameras von Fuji, Nikon, Konica Minolta, Kyocera, Leica, Panasonic, Olympus, Pentax, Ricoh und Sony verbaut und leiden ebenfalls unter dem Problem.
Quellen: Canon Deutschland, computer.t-online.de, Canon Asia, www.imaging-resource.com, Canon Service Notice: CCD Image Sensor Advisory
Die S40 mit der Firmware 1.0.0.0 speichert in den Exif-Daten den vom Autofocus geschätzten Abstand. Dieser kann neben allen anderen Belichtungsparametern über die Dateieigenschaften ausgelesen werden. Mit Firmware Version 1.1.0.0 ist dieses Feature verloren gegangen.
Der Digital-Zoom macht nur in Verbindung mit entsprechenden Bildgrößen Sinn:
| min. Blende | ges. Zoom | digital Zoom | eff. Größe | Stufe | mm | mm KB |
|---|---|---|---|---|---|---|
| 2,8 | 1 | 1 | 2272x1704 | L | 7,1 | 35 |
| 3,2 | 1,3 | 1 | 2272x1704 | L | 9,5 | |
| 3,5 | 1,6 | 1 | 2272x1704 | L | 11,8 | |
| 3,5 | 2 | 1 | 2272x1704 | L | 14,2 | |
| 4 | 2,3 | 1 | 2272x1704 | L | 16,6 | |
| 4,5 | 2,6 | 1 | 2272x1704 | L | 18,9 | |
| 4,9 | 3 | 1 | 2272x1704 | L | 21,3 | 105 |
| 4,9 | 4,3 | 1,4 | 1600x1200 | M1 | 30,5 | |
| 4,9 | 5,3 | 1,7 | 1280x960 | 37,6 | ||
| 4,9 | 6,7 | 2,2 | 1024x768 | M2 | 47,6 | |
| 4,9 | 8,2 | 2,7 | ~836x627 | 58,2 | ||
| 4,9 | 11 | 3,6 | 640x480 | S | 78,1 | 385 |
| min. Blende | ges. Zoom | digital Zoom | eff. Größe | Stufe | mm | mm KB |
|---|---|---|---|---|---|---|
| 2,8 | 1 | 1 | 2592x1944 | L | 7,1 | 35 |
| 3,2 | 1,3 | 1 | 2592x1944 | L | 9,5 | |
| 3,5 | 1,6 | 1 | 2592x1944 | L | 11,8 | |
| 3,5 | 2 | 1 | 2592x1944 | L | 14,2 | |
| 4 | 2,3 | 1 | 2592x1944 | L | 16,6 | |
| 4,5 | 2,6 | 1 | 2592x1944 | L | 18,9 | |
| 4,9 | 3 | 1 | 2592x1944 | L | 21,3 | 105 |
| 4,9 | 3,8 | 1,4 | 2048x1536 | 30,5 | ||
| 4,9 | 4,9 | 1,7 | 1600x1200 | M1 | 37,6 | |
| 4,9 | 6,1 | 2,2 | 1280x960 | 47,6 | ||
| 4,9 | 7,6 | 2,7 | 1024x768 | M2 | 58,2 | |
| 4,9 | 9,3 | 3,6 | ~842x632 | 78,1 | ||
| 4,9 | 12 | 4,1 | 640x480 | S | 85,2 | 420 |
| min. Blende | ges. Zoom | digital Zoom | eff. Größe | Stufe | mm | mm KB |
|---|---|---|---|---|---|---|
| 2,8 | 1 | 1 | 2592x1944 | L | 5,8 | 28 |
| 3,2 | 1,3 | 1 | 2592x1944 | L | 7,7 | |
| 3,2 | 1,6 | 1 | 2592x1944 | L | 9,5 | |
| 3,5 | 2 | 1 | 2592x1944 | L | 11,4 | |
| 4 | 2,3 | 1 | 2592x1944 | L | 13,3 | |
| 4 | 2,6 | 1 | 2592x1944 | L | 15,1 | |
| 4,5 | 3 | 1 | 2592x1944 | L | 17,0 | |
| 5 | 3,3 | 1 | 2592x1944 | L | 18,8 | |
| 5,3 | 3,6 | 1 | 2592x1944 | L | 20,7 | 100 |
| 5,3 | 4,3 | 1,2 | 2048x1536 | M1 | 26,2 | |
| 5,3 | 5,4 | 1,5 | 1600x1200 | M2 | 33,5 | |
| 5,3 | 6,9 | 1,9 | 1280x960 | 41,9 | ||
| 5,3 | 8,6 | 2,4 | 1024x768 | 52,4 | ||
| 5,3 | 11 | 3 | ~836x627 | 64,2 | ||
| 5,3 | 15 | 4,1 | 640x480 | S | 83,8 | 405 |
| min. Blende | ges. Zoom | digital Zoom | eff. Größe | Stufe | mm KB | mm |
|---|---|---|---|---|---|---|
| 2,8 | 1 | 1 | 3072x2304 | L | 28 | 5,8 |
| 3,2 | 1,3 | 1 | 3072x2304 | L | 7,7 | |
| 3,2 | 1,6 | 1 | 3072x2304 | L | 9,5 | |
| 3,5 | 2 | 1 | 3072x2304 | L | 11,4 | |
| 4 | 2,3 | 1 | 3072x2304 | L | 13,3 | |
| 4 | 2,6 | 1 | 3072x2304 | L | 15,1 | |
| 4,5 | 3 | 1 | 3072x2304 | L | 17,0 | |
| 5 | 3,3 | 1 | 3072x2304 | L | 18,8 | |
| 5,3 | 3,6 | 1 | 3072x2304 | L | 100 | 20,7 |
| 5,3 | 4,3 | 1,2 | 2592x1944 | M1 | 24,5 | |
| 5,3 | 5,4 | 1,5 | 2048x1536 | M2 | 31,1 | |
| 5,3 | 6,9 | 1,9 | 1600x1200 | M3 | 192 | 39,7 |
| 5,3 | 8,6 | 2,4 | ~1298x974 | 49,0 | ||
| 5,3 | 11 | 3,0 | 1024x768 | 62,1 | ||
| 5,3 | 15 | 4,1 | ~756x567 | 410 | 84,1 | |
| (17,3) | (4,8) | 640x480 | S | (480) | 99,4 |
| min. Blende | ges. Zoom | digital Zoom | eff. Größe | Stufe | mm KB | mm |
|---|---|---|---|---|---|---|
| 2,8 | 1 | 1 | 3264x2448 | L | 28 | 5,8 |
| 3,2 | 1,3 | 1 | 3264x2448 | L | 7,7 | |
| 3,5 | 1,6 | 1 | 3264x2448 | L | 9,5 | |
| 3,5 | 2 | 1 | 3264x2448 | L | 11,4 | |
| 3,5 | 2,3 | 1 | 3264x2448 | L | 13,3 | |
| 4 | 2,6 | 1 | 3264x2448 | L | 15,1 | |
| 4,5 | 3 | 1 | 3264x2448 | L | 17,0 | |
| 5 | 3,3 | 1 | 3264x2448 | L | 18,8 | |
| 5,3 | 3,6 | 1 | 3264x2448 | L | 100 | 20,7 |
| 5,3 | 4,5 | 1,3 | 2592x1944 | M1 | ||
| 5,3 | 5,7 | 1,6 | 2048x1536 | M2 | ||
| 5,3 | 7,3 | 2,0 | 1600x1200 | M3 | 204 | 42,3 |
| 5,3 | 9,2 | 2,6 | ~1292x969 | |||
| 5,3 | 11 | 3,2 | ~1035x776 | |||
| 5,3 | 14 | 4,0 | ~820x615 | 392 | 81,2 | |
| (18,4) | (5,1) | 640x480 | S | (514) |
| Kamera | 1024x768 | 640x480 | 320x240 | 160x120 |
|---|---|---|---|---|
| S80 | 15fps | 30fps, 15fps | 30fps, 15fps | 15fps, 3min |
| S60/S70 | 10fps, 30s | 15fps, 3min | 15fps, 3min | |
| S50 | ||||
| S45 | --- | 15fps, 3min | 15fps, 3min |
"Body Count": 9x S40, 9x S45, 5x S50, 1x S60, 2x S70
