MBX-55 PCG-GR114EK oben (2868x1876 300dpi 1,8MB)Bei mir läuft derzeit ein P3-M/1133MHz und 2x512MB (SSN06464P2B32MT-75, SSN06464P3B42MT-75) drauf.
Es kann vorkommen, dass der Laptop sich nicht mehr einschalten lässt oder nur die grüne LED angeht, er aber nicht mal bis ins BIOS bootet. Dabei kann es helfen die CMOS-Batterie für 10 Sekunden abzuziehen (ohne Netzteil und Akku). Dazu muss die Tastatur abgenommen werden.
Beim Experimentieren mit einer Solarstromversorgung über den Akkuanschluss ist mir die "Akkuspannung" versehentlich über die normalen 12,6V gestiegen. Die Sicherheitsschaltung hat angesprochen und den Laptop komplett dauerhaft abgeschaltet. Erst durch ziehen der Puffer-Batterie konnte er reaktiviert werden.
Bei mir stürzt der ATI-Treiber beim Abspielen von YouTube-Videos (in FF) ab, danach ist der Standard-VGA-Modus aktiviert. Meist ist danach eine Neuinstallation des Treibers notwendig.
Verschiedene Artikel empfehlen die manuelle Installation des "PCI Standard PCI-zu-PCI Brücke"-Treibers.
Woanders wird die Verwendung des Omega-Treibers empfohlen.
Ich habe es nun erst mal mit dem INF-Update von Intel und dem Sony-Treiber versucht.
Ursache sind wahrscheinlich defekte Lautsprecherkapseln. Der in der GR-Serie verbaute Audioverstärker LM4863 liefert an 8Ω eine Leistung von 1,1W. In der GR-Serie sind jedoch nur Lautsprecher für 0,5W verbaut, sodass bei etwas lauterer Musik die Schwingspulen überhitzen und sich ausdehnen. Sie reiben dann am Luftspalt oder sitzen fest. Bewegt man vorsichtig die Membran mit dem Finger, so ist ein Kratzgeräusch der Schwingspulenreste zu hören. Hier hilft nur austauschen: Durchmesser 38mm, Höhe 4mm.
Der Kopfhörerausgang ist verstärkerseitig durch Widerstände und masseseitig durch eine Sicherung geschützt.
Das Problem war, dass sich die Uhr in Windows ständig verstellte. Im BIOS-Setup blieb die Uhr auf der eingestellten Zeit stehen und lief nicht. Vorausgegangen war eine längere Standzeit ohne Akku und Strom. Ein BIOS-Update auf die neuste Version sowie das Laden der BIOS-Defaults brachten keinen Erfolg. Erst durch Ziehen der CMOS-Batterie (unter Tastatur) für 10 Sekunden löste das Problem.
Der Befehl "debug" / "d c000:0040" liefert (beim R0271C0 BIOS):
In dem Akku sind 3 Doppelzellen Typ US18650GR Marke Sony Fukushima Stg.
Werden zwei Akkus zum Laden eingelegt, werden sie abwechselnd für jeweils 5 Minuten geladen.
Laut Windows XP kann der Laptop in den S3 (Suspend-to-RAM) versetzt werden. Im Standby wird auch die Stromversorgung zu den USB-Port abgeschaltet, jedoch nicht die zum CD-Laufwerk oder Festplatte (sie bekommt nur den Befehl "Spin-Down"). Die Stromaufnahme im Standby beträgt 227mA (=3,6W, auf Akku 286mA@12V) und erinnert damit eher an den S1/POS-Zustand. Dadurch verkürzt sich die Standby-Lebensdauer im Akkubetrieb erheblich. Unter Windows 7 ebenso. Ähnliches habe ich beim PCG-Z600 unter Win2000 beobachtet, was jedoch in WinXP behoben war.
Versuche mit dem Schlüssel "USBBIOSx" und Deaktivieren aller möglichen Geräte haben keine Änderung gebracht. Getestet mit BIOS WXP02C0 (02/25/02) und R0271C0 (08/15/02).
Ich habe bei 12V Akkuspannung einen Maximalwert von 2,3A gemessen.
Im Leerlauf nimmt er an 16V-Netzteilspannung bei niedrigster Helligkeit 0,8A = 12,8W auf.
Die Install
| CPU | RAM | HDD | VGA | CD/DVD | OS | |||
|---|---|---|---|---|---|---|---|---|
| PCG-GR214EP | PCG-884M | Pentium III-M 667/866 | 128MB | 15GB | 14,1" XGA ATI Mobility Radeon-D 16MB | CD/DVD | WinXP | |
| PCG-GR214MP | PCG-883M | Pentium III-M 733/1000 | 128MB | 20GB | 14,1" XGA ATI Mobility Radeon-D 16MB | CD-RW/DVD | WinXP | |
| PCG-GR215MP | PCG-882M | Pentium III-M 733/1000 | 128MB | 30GB | 14,1" XGA ATI Mobility Radeon-D 16MB | CD-RW/DVD | WinXP | |
| PCG-GR215SP | PCG-881M | Pentium III-M 733/1200 | 256MB | 40GB | 14,1" SXGA ATI Mobility Radeon-D 16MB | CD-RW/DVD | WinXP | |
| PCG-GR114EK | PCG-873M | Pentium III-M 667/866 | 128MB | 15GB | 14,1" XGA ATI Mobility Radeon-M 8MB | CD/DVD | Win2000 | |
| PCG-GR114MK | PCG-872M | Pentium III-M 733/933 | 128MB | 20GB | 14,1" XGA ATI Mobility Radeon-M 8MB | CD-RW/DVD | Win2000 | |
| PCG-GR114SK | PCG-871M | Pentium III-M 733/1133 | 256MB | 30GB | 14,1" SXGA ATI Mobility Radeon-M 8MB | CD-RW/DVD | Win2000 |
Die CPU ist gesockelt und kann recht einfach ausgetauscht werden. Dazu muss lediglich die Tastatur und der CPU-Kühler abgenommen werden.
| Merkmale | Maximum | Battery Optimized | TDPtyp | TDPHalt | Intel-Doc | ||
|---|---|---|---|---|---|---|---|
| ESS | 1200 | 1,4V | 800 | 1,15V | 22,0W/9,8W | 7,0W/3,0W | 298340-002 |
| ESS | 1133 | 1,4V | 733 | 1,15V | 21,8W/9,3W | 7,0W/3,0W | 298340-002 |
| ESS | 1066 | 1,4V | 733 | 1,15V | 21,0W/9,3W | 7,0W/3,0W | 298340-002 |
| ESS | 1000 | 1,4V | 733 | 1,15V | 20,5W/9,3W | 7,0W/3,0W | 298340-002 |
| ESS | 933 | 1,4V | 733 | 1,15V | 20,1W/9,3W | 7,0W/3,0W | 298340-002 |
| ESS | 866 | 1,4V | 667 | 1,15V | 19,5W/8,9W | 7,0W/3,0W | 298340-002 |
| ESS, LV | 800 | 1,15V | 533 | 1,05V | 9,8W/6,1W | 3,0W/2,0W | 298340-002 |
| ESS, LV | 733 | 1,15V | 466 | 1,05V | 9,3W/5,8W | 3,0W/2,0W | 298340-002 |
| ESS, LV | 800 | 1,15V | 500 | 1,05V | 9,8W/5,9W | 3,0W/2,0W | 298340-002 |
| ESS, LV | 750 | 1,15V | 450 | 1,05V | 9,4W/5,7W | 3,0W/2,0W | 298340-002 |
| ESS, ULV | 700 | 1,1V | 300 | 0,95V | 7,0W/3,0W | 1,7W/0,9W | 298340-002 |
MBX-55 PCG-GR114EK oben (2868x1876 300dpi 1,8MB)
MBX-55 PCG-GR114EK unten (2860x1860 300dpi 2,0MB)
PWS-16 Power unten (1748x688 300dpi 259kB)
PWS-16 Power oben (1784x660 300dpi 262kB)
VIF-17 ATI-VGA oben (1104x808 300dpi 234kB)

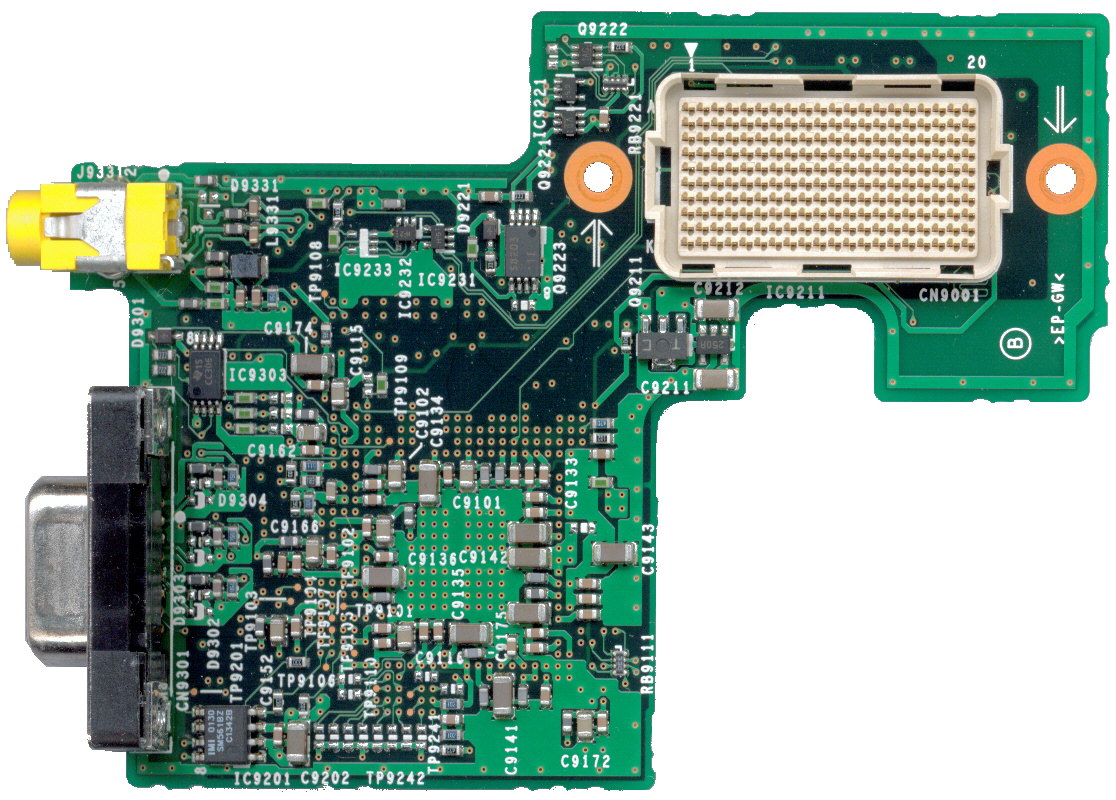

VIF-17 ATI-VGA unten (1116x800 300dpi 256kB)
